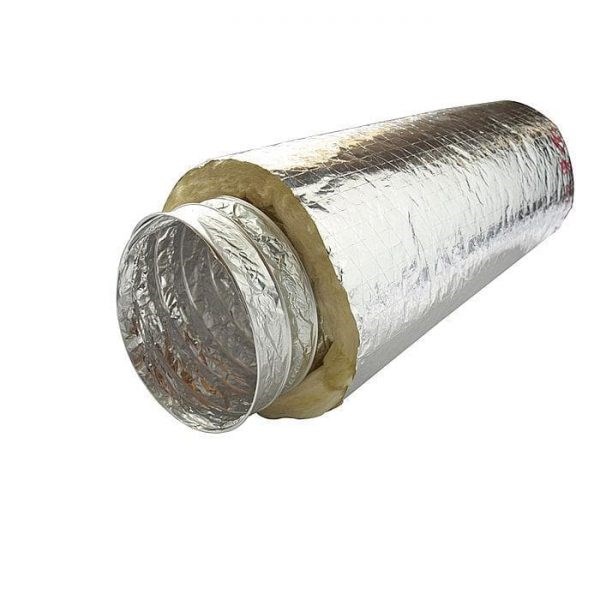

Cấu tạo cơ bản của một ống gió mềm có bảo ôn (Insulated flexible duct) thường gồm các phần sau:
Phần khung (thành ống gió mềm): Được cấu tạo bởi các vòng thép mảnh theo dạng lò xo, được cố định và bao bọc bởi các lớp giấy bạc. Nhờ có cấu tạo như vậy nên ống gió mềm có tính đàn hồi cao và có khả năng uốn theo địa hình cực dễ dàng.
Phần bảo ôn: Đối với dòng ống gió mềm có bảo ôn thì có thêm thành phần bảo ôn này. Lớp bảo ôn được cấu thành từ bông thủy tinh cách nhiệt; thông thường lớp bông này sẽ có độ dày khoảng 25mm và tỷ trọng tương đối cần đạt là 22kg/m3. Lớp bảo ôn vừa có tác dụng cách nhiệt vừa có vai trò tăng cường bảo vệ cho đường ống và có khả năng chịu được nhiệt độ cao nên trong trường hợp xảy ra hỏa hoạn còn có chức năng chống cháy lan.
Lớp giấy bạc ngoài cùng: Là lớp giấy bạc bao bọc toàn bộ bề mặt của ống gió với tác dụng cố định lớp bảo ôn, tăng khả năng cách nhiệt cho đường ống.
Ưu điểm của ống gió mềm bảo ôn cách nhiệt
Lắp đặt ở bất kỳ vị trí nào trong công trình
Ống gió mềm bảo ôn được thiết kế với nhiều hình dạng ống, từ ống tròn, ống bầu dục đến ống hình chữ nhật. Cùng với đó là việc cấu tạo từ các vật liệu có tính dẻo dai cao, quá trình lắp đặt người thợ có thể uốn nắn, lắp đặt theo địa hình rất dễ dàng.
Ống có khả năng thu gọn rất cao so với chiều dài thực (có thể thu gọn đến 90% chiều dài ống) nên việc vận chuyển, thi công ở các vị trí trên cao dễ dàng hơn rất nhiều.
Ứng dụng của ống gió mềm bảo ôn:
Bền nhiệt, ít chịu tác động nhiệt từ môi trường
Dòng ống gió mềm có bảo ôn được trang bị lớp bông thủy tinh có khả năng chịu được các tác động nhiệt từ môi trường bên ngoài.
Giảm khói độc trong trường hợp hỏa hoạn
Không gian trong công trình xảy ra hỏa hoạn thường bị bao trùm bởi các loại khí độc hại sinh ra trong quá trình cháy, gây ngạt thở cho người bị nạn. Nếu trong công trình , hệ thống thông gió sử dụng các ống gió mềm thì có thể hỗ trợ việc tạo các lỗ thoát khí để đẩy khói độc ra bên ngoài rất hiệu quả.
Ống gió mềm bảo ôn cách nhiệt ngày nay được ứng dụng rất nhiều để cách nhiệt lạnh cho hệ thống đường ống điều hòa, kho trữ lạnh, kho mát, phòng lạnh, buồng cấp đông hay phòng sạch trong các ngành dược phẩm, chế biến thực phẩm, bệnh viện.
